图层的创建：

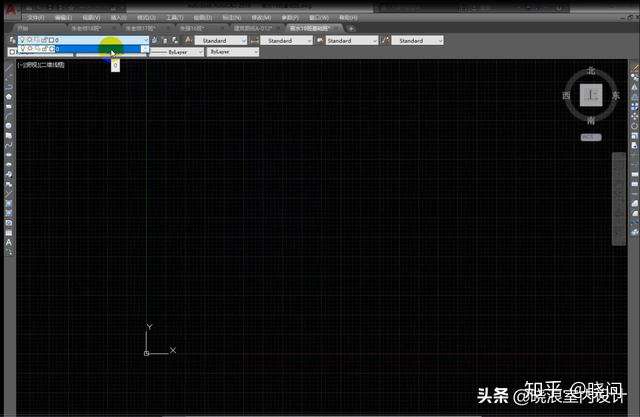

这个图层对于我们布局的画图来说是非常重要的。首先我们来看一下，这是设置好了的个新CAD，里面什么都没有。

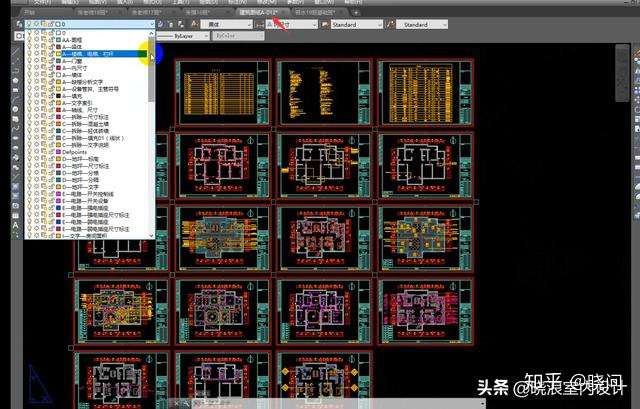

那么我们的图纸都要多少图层的。比如说以这个建筑图则例，大家请看，他的图层有这么多了，从A开始，那么一直排排排排到后面X结尾的，少说有几十个，咱们家装就不需要这么多。

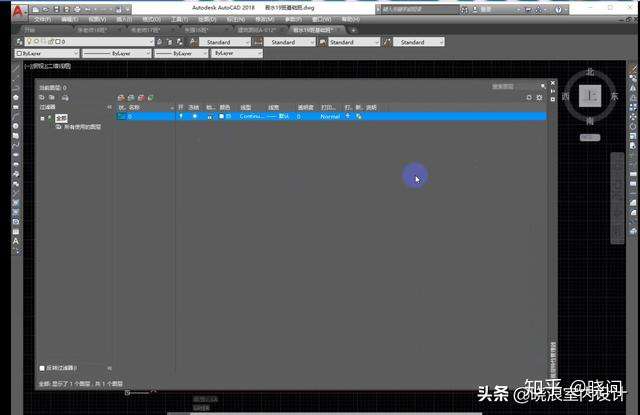

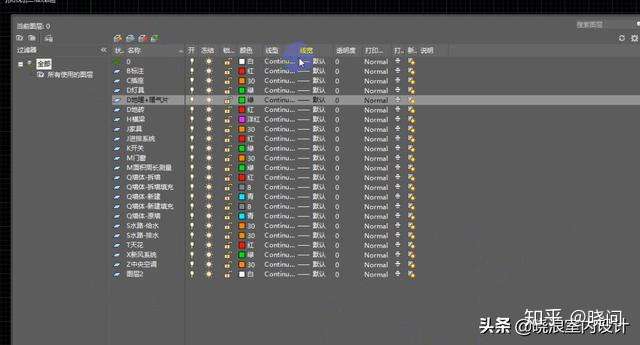

我们按上这个LA、空格，那么这就是我们的图层的管理器，在这个里面，咱们大家来新建一些图层。那么这些图层是我们自己所要常用的图层，也是我们自己所创建了属于自己的图层。

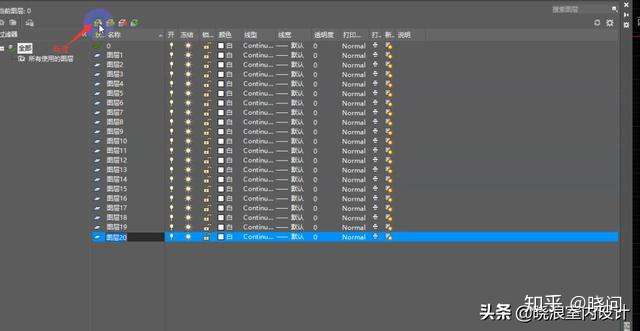

首先我们点上这个键，拿来给他新建一些图层，点击就好了。先点上个二十个左右吧。那么这些图层呢，就是我们做家装的需要用的，然后改名字。

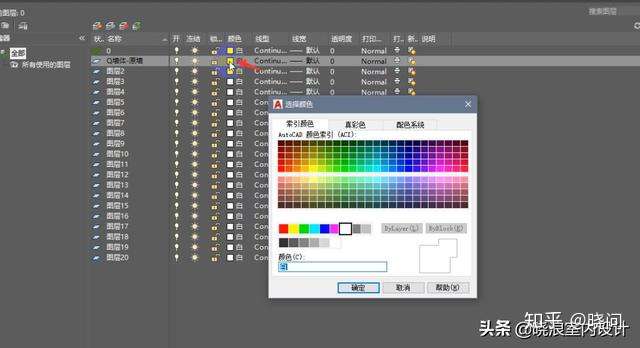

从一开始按下F2，比如说家族里面最常用的就是墙体。那么我们用这个Q开头打个中文墙体，然后这个墙体又分为好几种，比如说有匀墙的，还有我们将来要拆墙，包括新建的墙，所以说要区分下，这里打个横断，写为原墙。我改为打开颜色，我们要设置的墙的颜色，那么根据大家自己的喜好，我一般喜欢用这个四号颜色OK当然了，大家也可以根据自己的选择来的。

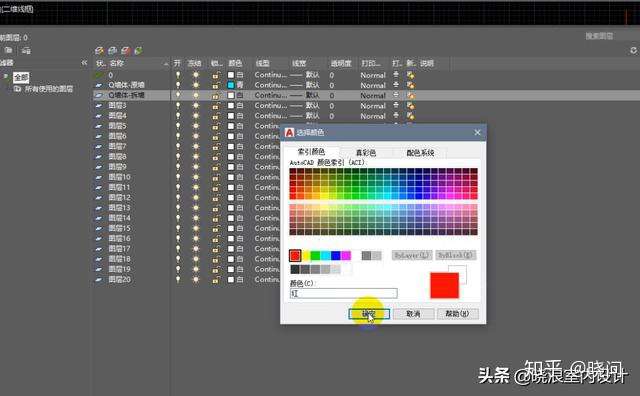

然后第二个。按F2继续改名改为Q墙体改为拆墙，这个拆墙的颜色，将来咱们画图的时候要与原墙稍微的有点区别。用红色代替。

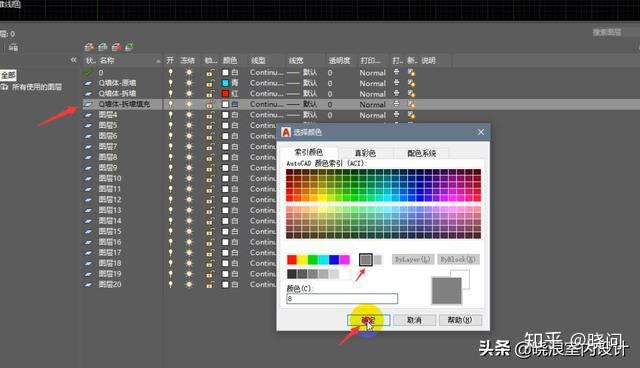

拆墙将来还会有拆墙的填充涂层，第三个改为q墙体的拆墙填充。那么这里来我们给他改为灰色，八号颜色次就够了。

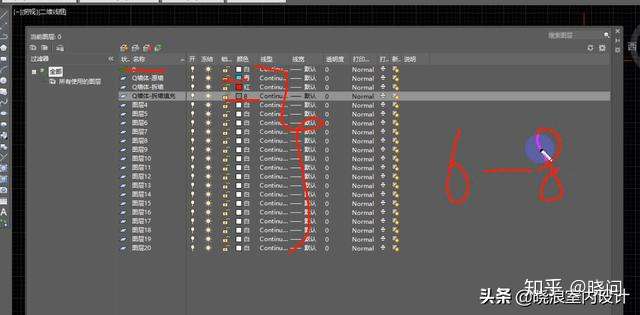

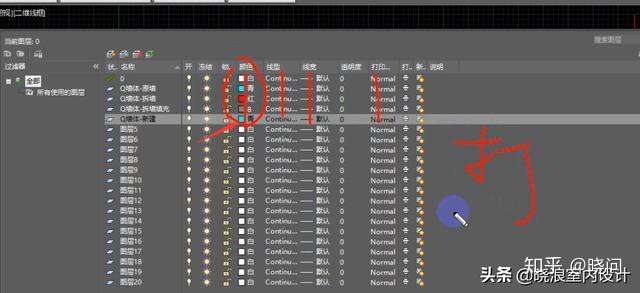

现在我们这俩有了四个颜色，分别是0图层是必须有的，那么它是白色，然后我们又做了一个青色的，还有一个红色的，还有灰色的。咱们这些颜色色尽量控制在六到八个左右，不宜太多，不然的话来会很花，然后看着也不舒服。

第五个我们按F2改名字。现在改名叫做Q墙体，比如说叫做新建的墙体，那么和原墙就是要保持一致了。所以颜色我也给他改为青色，为什么只改颜色，不改后面这个什么线形、线宽打印呢。因为打印是根据这个颜色来设置的，所以现在线形线宽不用设置，主要是把颜色改好。

第六个，q墙体，叫新建的填充，这个颜色，把它改为八号灰色。这个灰色跟我们这个红色青色来他是不一样的，因为灰色把他代替为这个次要颜色。那么这些红色青色为主要颜色

第七个，门窗M开头的门窗，这个门窗指的就是这些房屋结构，里面他应该本来就有这些窗户，包括来个入户防盗门以及那些什么铝合金的门等等。这个颜色我一般喜欢用三十号，那么给他改为三十号，那么就是这个橘红色。

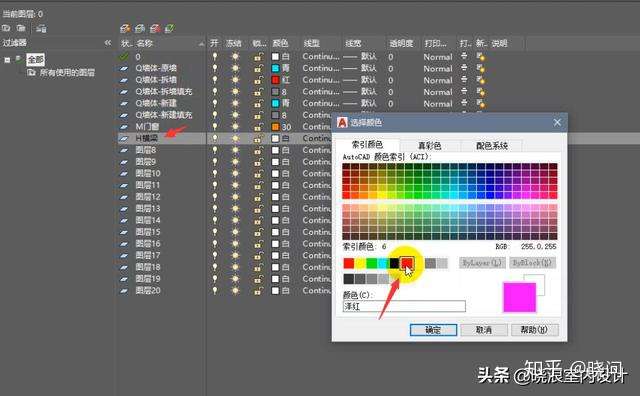

第八个，H开头的横梁。然后横梁颜色，我们要注意一下他的这个颜色了，我们俩将来打印出来，他会与这个墙体要稍微的小一点点，他要次要点，但是他比这个门窗呢，又会有稍微的粗一点点。所以啊，我们用另外颜色用这个紫色吧，用这个洋红色OK。现在我们这里有了五种颜色。可以说已经有一个级别，这个级别待会大家就会了解他到底是干嘛用了。我们先把图层创建好，然后讲解。

第九个，门窗，那么将来我们会给大家做方案的时候，比如说给他改名叫做家具，这个家具就包含了我们的这些电器，柜子，沙发等等这些东西，那么它就是做方案的。它的颜色不妨跟这个门窗保持一致，那么给他改为三十号就好了。当然我再强调下这些颜色，大家可以根据自己的喜好来，属于个人爱好，要注意的是颜色六到八个就够了不宜太多。

第十那么我们家具，比如说将来还会有咱们的地板砖，天花板，水路，开关插座，这些都要做的，那么地砖，颜色。假设用这个红色没问题的。

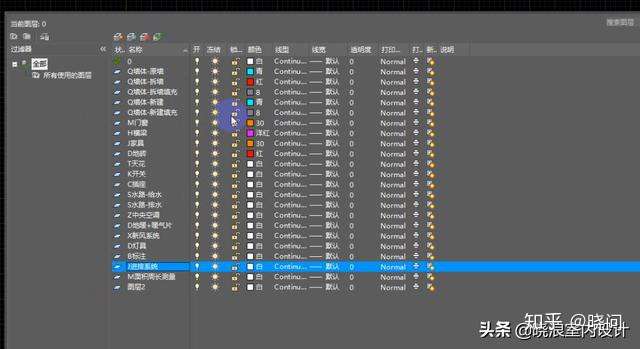

还有天花，表示天花吊顶以及开关、还有插座、还有水路。这个水路指的进水管的给水；那么，有给水就会有排水。还会有，之后会讲到的，地暖、中央空调、新风系统。所以说我们也要创建一下，比如说中央空调的。以及还会有地暖、电暖加暖气片，新风系统。还有咱们的这个灯具。还有，标注也是很重要的标注图层。再来个叫做J进排系统。还不够再创建两个吧。开关插座再来个面积周长测量。

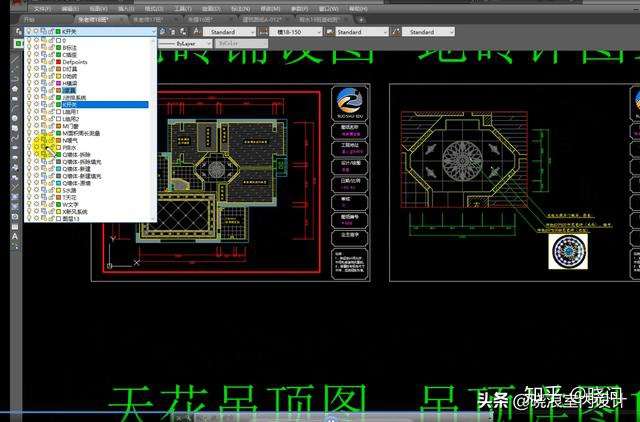

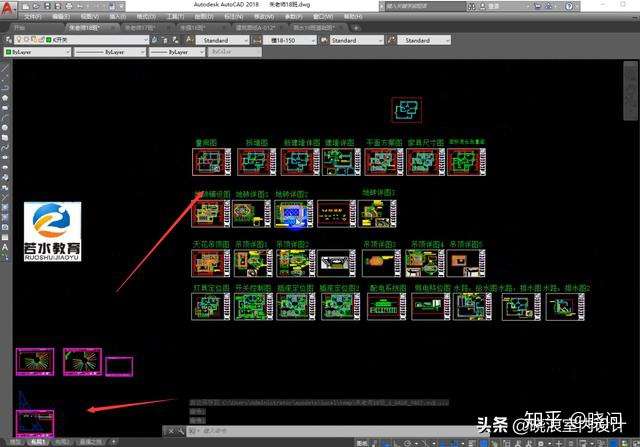

这么多图层大概二十个左右，将来到底会干嘛用呢？现在我给大家演示下请看。这些就是我们在布局空间做的图纸，那么这些图纸来他是通过视口进行查看的，那么每一个视口里面所看到的东西都是模型空间里面东西。

比如说在这个里面，我们双击里面请看他的是图层变粗了。那么能够看到我们的图层的一些开关。就是说第三个小图标这个叫做小太阳，那么有的是打开；有的是灰色的，表示关闭；这就是通过不同的图层来进行查看，给大家演示一下。

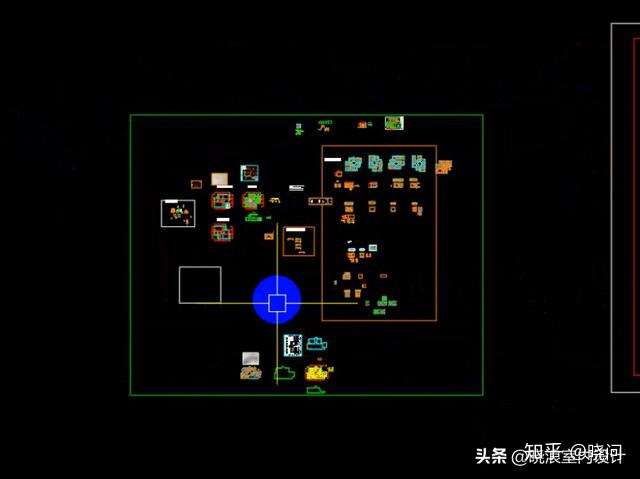

比如随便画个MV视口，那么这个里面就能够看到，我们这个模型空间的说东西，就是这个东西大家请看。

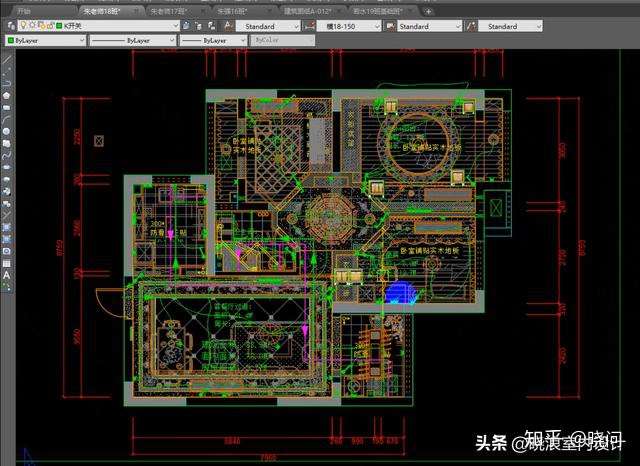

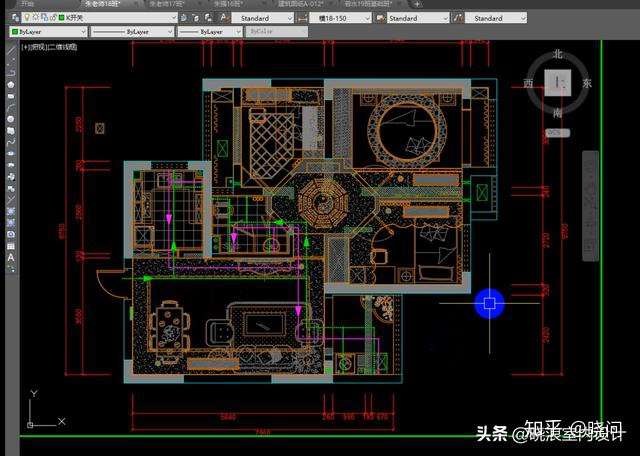

首先我们主要是看咱们这个图纸的一个叠加图里面的东西，然后看他能够看到所有的叠加在一起的特征，那么它们的颜色不一样，那后来这些绘制的方式也不一样。

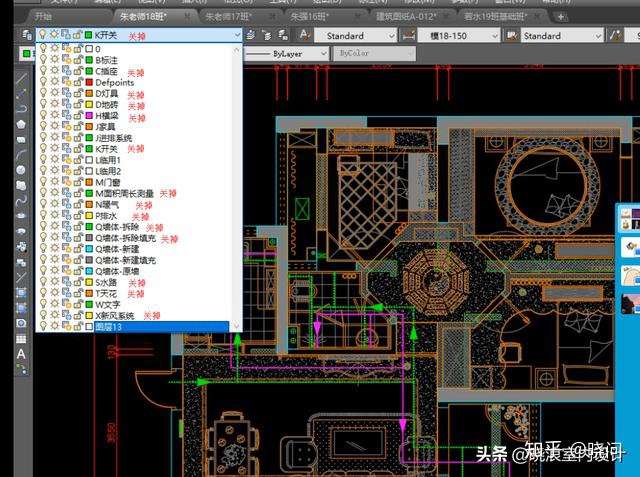

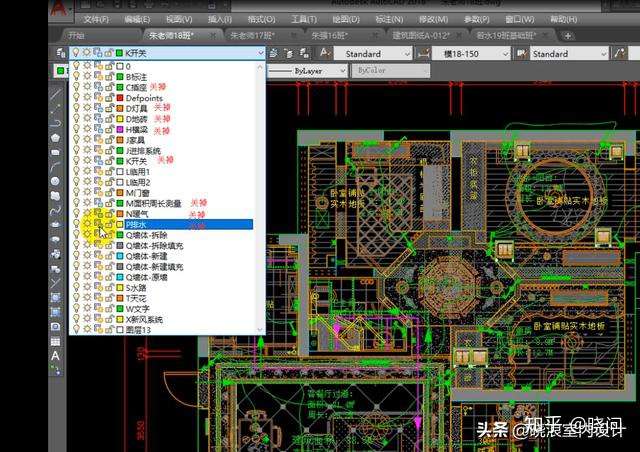

假设我现在想在这里面看一个家具方案，那么我们就给他关图层，比如说，那么这个标注的不要关、插座关掉，那么这个df（非打印涂层）要关、灯具关掉、地砖关掉、横梁关掉、家具不关、进排系统不管、开关也关掉、然后这些临用无所谓、门窗不关、面积周长测量关掉、暖气关掉、排水关掉，先这么地看一下，那么他就感觉还写东西的。

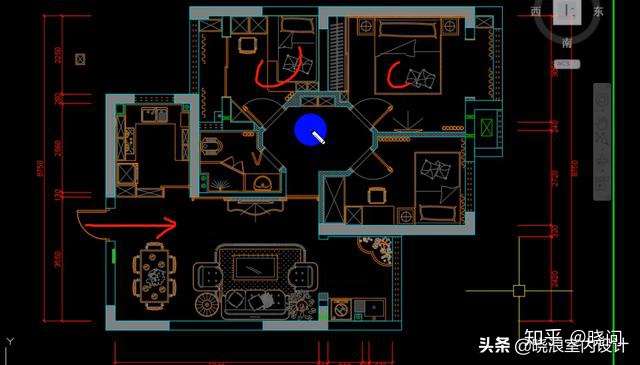

比如说这个箭头表示水路的。还有这些拆墙的了没有关，那么我们继续把他这个水路的。把拆墙的两个关掉好，把水路关掉，那么天花也关掉。新风系统也关掉。现在所剩下的就是一个被改造了之后一个方案，那么他是本来了，从这边进来，然后是三个房间。我们通过了一个改造，好通过这种方式就是用图层的开与关。所以啊，现在我们就要给大家进行把这个颜色继续做完之后，那么我们的图层呢，就是做好了。

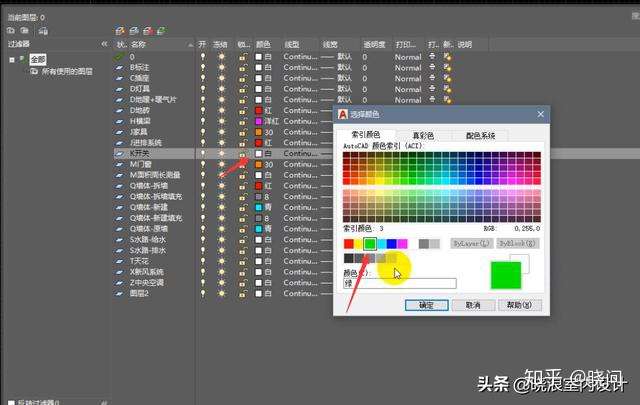

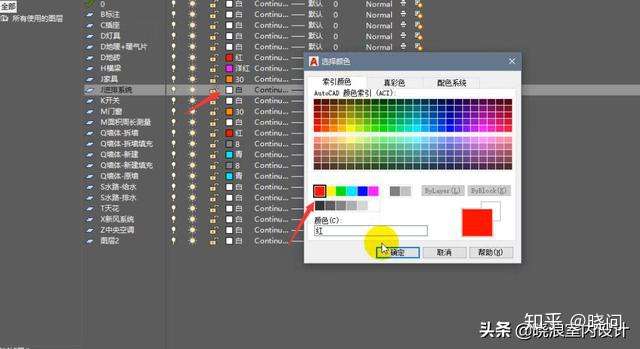

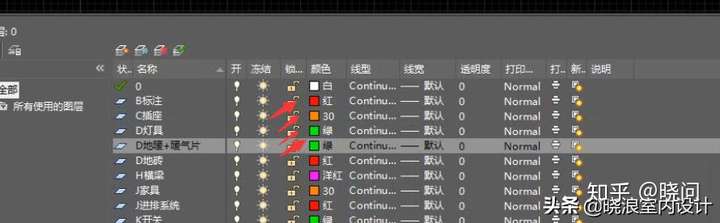

把刚才那些颜色改一下，比如说进排系统啊，改为红色是可以的，

这个开关改为绿色也没关系，

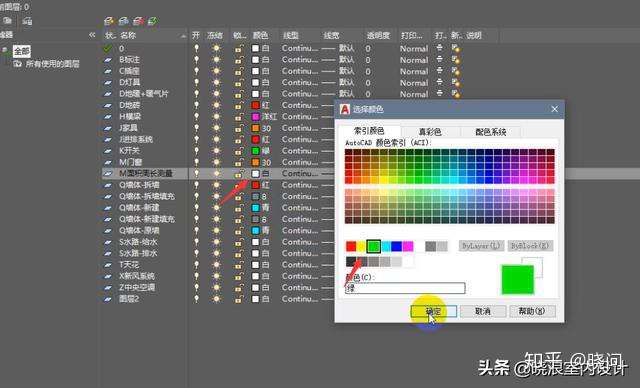

然后面积周长测量，我们也用绿色也可以的。

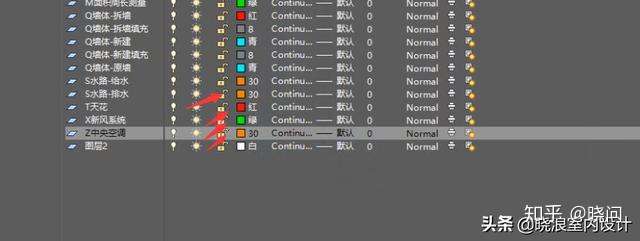

这些颜色大家可以稍微的随意一点，就是说咱们做个做设计的是没有什么局限性的，因为每个设计师的想法创意是不一样的。这个颜色我改为三十号；天花改为红色；新风系统我们改为绿色。中央空调改为三十号。

还有标注用红色，插座我们用三十，灯具用4号，这都无所谓。总之，把他们改改，地暖改为绿色。现在有七个颜色了，那么这是足够了。像这些图层对我们做家装来说是足够的
