绘制图纸时，你们有编制设计说明的习惯吗？

你可能会觉得密密麻麻的那么多字，没有人会看的，并且好像都是说一些无关痛痒的事，不要也罢。

如果你是帮朋友家做设计，直接画套图纸就可以了，甚至有张效果就很不错了。比较简单，工人师傅一看就明白，最多口头交代一下注意事项就齐活。

就算帮朋友设计是有偿的，那也最多收取“亲情价”，小数额不涉及经济纠纷，自然不必太过严谨。

如果涉及大数额的费用或者是公司行为的话，则必须要有设计说明，并在说明中做好责任划分，这是独立于设计合同外的重要补充。

设计说明就如同说明书一般，因为在设计说明中会对整个工程的概况以及图纸的概况做一个全面的说明，首先对框架有个认识，然后再着眼具体细节。

所以，施工图纸的正确打开方式应该是先把设计说明整体看一遍，然后再看具体图纸内容，而不是直接忽略掉。

设计说明是对图纸的完善和概括，一般包括以下内容：

一、工程概况

对工程基本情况的简单描述。

二、设计依据

一般包括合同文件和相关规范。

三、实际范围及图纸内容

设计图纸的范围划分。

四、图纸说明

对图纸绘制的补充说明。

五、关于专业设计

专业与非专业边界的责任划分。

六、消防设计说明

室内设计必须满足消防规范。

七、施工说明

对施工细节的补充和详细说明。

八、图例说明

包括对制图图例、物料标识、专业图例的具体说明。

接下来我拿一个范本为例，对设计说明的具体内容展开介绍一下。

温馨提示：前方文字篇幅较长，有对文字过敏者，请绕行。

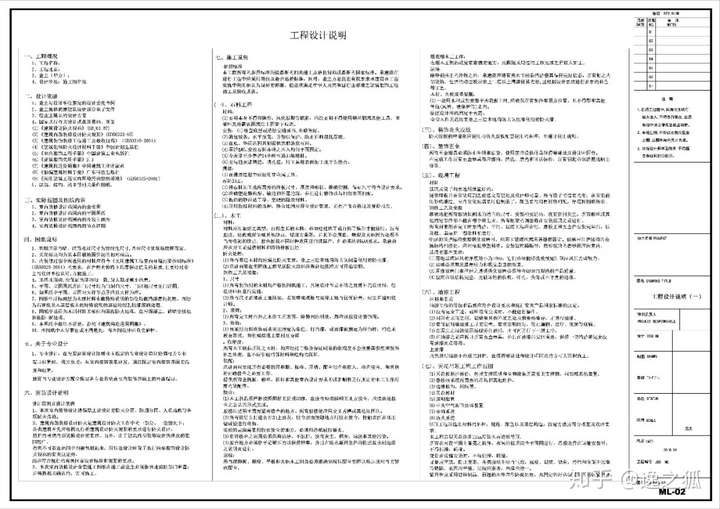

设计说明一共用了两张的篇幅，范本如下。

一、工程概况

1、工程名称：xxxx

2、工程地点：xxxx

3、业主（甲方）：xxxx

4、设计阶段：施工图阶段

二、设计依据

1、业主与设计单位签定的设计委托合同

2、业主提供的原建筑设计部分电子文件

3、经业主确认的设计方案

4、国家现行有关设计规范及资料、图集

(1)《建筑设计防火规范》(GBJ61-87)

(2)《建筑内部装修设计防火规范》(GB50222-95)

(3)《建筑装饰装修工程施工及验收规范》（GB50210-2001）

(4)《建筑装修防火设计材料手册》中国计划出版社

(5)《室内装饰工程手册》中国建筑工业出版社

(6)《建筑装饰实用手册》2.3

(7)《建筑构造资料集》中国建筑工业出版社

(8)《新编建筑材料手册》广东科技出版社

(9)《民用建筑工程室内环境污染控制标准》（GB50325-2001）

5、建筑、结构、机电等相关条件图纸。

以上设计规范是我们在设计过程中非常常用的设计依据，建议大家在有空的时候都翻一翻，没坏处。

如果你们公司没有这些资料，而你又懒得花钱去书店买的话怎么办，你可根据规范的名称百度一下，会有免费的电子版可供下载。

这些图集规范每隔一段时间就会有修订版，所以大家要根据实际情况选用最新版的文件。

三、实际范围及图纸内容

1、室内装修设计范围内的索引图

2、室内装修设计范围内的平面图纸

3、室内装修设计范围内的各段立面图

4、室内装修设计范围内的节点详图

四、图纸说明

1、本图所示与墙、柱等相对尺寸为控制性尺寸,具体尺寸依现场放样而定。

2、天花标高均为从本层楼地面算起的相对标高。

3、内装修过程中所选用的材料应符合《民用建筑工程室内环境污染控制标准》 （GB50325-2001）的要求，在合理的价格下均需保证优良的品质,且要经过业主与设计单位认可,方能施工。

4、选择地面砖,应保证色泽均匀一致,最大限度减小色差。

5、平面、立面图纸所注门尺寸均为门洞口尺寸，门详细尺寸见门详图。

6、如图纸中平面、立面与大样节点矛盾以大样为准。

7、图纸中所标面层为木质材料未做特殊说明的部位均做清漆磨褪处理，面层为石膏板及木基层板未做特殊说明的部位均做乳胶漆滚刷处理。

8、图纸中基层为木制材料的部位均需做防火处理，在与混凝土、砖墙交接处加做防 腐处理。

9、本图纸中做法不详处，参见《建筑构造通用图集》。

10、本图纸中未尽事宜或不清楚处，有本图设计师负责解释。

五、关于专业设计

专业设计：在与原建筑设计院或业主指定的专业设计单位协调相关专业端口位置时，我方负责从室内装饰效果出发，通过限定室内装饰界面的高 度和位置， 进而与专业设计方配合限定各专业系统在室内装修界面上的外露端口。

六、消防设计说明

设计原则及设计依据：

1、本次室内装修设计遵循原土建设计的防火分区、防烟分区、人员疏散等各项防火措施。

2、建筑内部装修设计防火是建筑设计防火工作中的一部分。一般情况下，各类建筑首先应根据现行的建筑设计防火规范的要求进行防火设计，然后再考虑内部装修设计的要求。另外，由于建筑内部装修设计所涉及的范围较广，有些不可能在范围中均被包括起来，所以在设计时除了执行内部装饰设计防火规范的有关规定外，尚应符合现行的有关国家设计标准和规范的要求。

3、本次室内装修设计全套施工图纸在施工前业主必须报当地消防部门审查，并得到相关确认后，方可施工。

七、施工说明

参照标准

本工程所有的参照标准均按最新的相关施工及验收规范或最新的国家标准。承建商在进行工程中应采用最佳及最合适的标准，同时，业主方总监也有权要求承建商在工程实施中采用他认为最好的标准。但必须满足中华人民共和国行业标准之建筑装饰工程施工及验收规范。

(一)、石料工程

材料：

(1)石料本身不得有隐伤，风化断裂等缺陷，清洗石料不得使用钢丝刷或其他工具，而破坏其外露表面或在上面留下痕迹。

安装：(1)检查底层或垫层安施妥当,并修饰好。

(2)确定线条，水平图案，并加以保护，防止石料混乱存放。

(3)在底、垫层达到其初凝状态前施放石料。

(4)用浮飘法安放石料并将之压入均匀平面固定。

(5)令灰浆至少养护24小时可施加填缝料。

(6)用勾缝灰浆填缝，填孔隙，用工具将表面加工成平头接合。

清洁：

(1)在清洁过程中应使用非金属工具。

石料加工：

(1)将石料加工成所需要的样板尺寸、厚度和形状、准确切割，保证尺寸符合设计要求。

(2)准确塑造特殊型、镶边和外露边缘，并且进行修饰以与相邻表面相配。

(3)提供的砂应是干净、坚硬的硅质材料。

(4)所用胶结材料的品种，掺合比例应符合设计要求，并有产品合格证及复检报告。

(二)、木工

材料：

材料应用最好之类型，自然生长的木料，必须经过烘干或自然干燥后才能使用，没有虫蛀，松散或腐节或其他缺点，锯成方条形，并且不会翘曲，爆裂及其他因为处理不当而引起的缺点。胶合板按不同材种选用进口或国产，但必须达到AAA要求。承建商应在开工前提供材料和终饰样板且经防火处理：

(1)所有基层木材均应满足防火要求，涂上三层本地消防大队同意使用的防火漆。

(2)承建商要在实际施工前呈送防火涂料给筹建处批准方可开始涂刷。

制作工艺及按装：

1、尺寸

(1)所有装饰用的木材均严格按图纸施工，凡原设计节点不明之处需补充设计图，经设计师同意后实施。

(2)所有尺寸必须在工地核实，若图样或规格与实际工地有任何偏差，应立即通知设计师。

2、装饰：

(1)所有完工时在外之木作工艺表面，除特列注明处，都应该按设计做饰面。

3、终饰：

(1)当采用自然终饰或者采用指定为染色、打白漆，或油漆被指定为终饰时，相连木板在形式，颜色或纹理上要相互协调。

收缩度：

所有木工制品所用之木材，均应经过干燥并保证制品的收缩度不会损害其强度和装饰品之外观，也不应引起相邻材料和经构的破坏。

装配：

承建商应完成所有必要的开榫眼、接榫、开槽、配合做舌榫嵌入，榫舌接合，和其他的正确接合之必要工作。

提供所有金属板，螺丝，铁钉和其他室内设计要求的或者顺利进行规定的木工工作所需的装配件。

接合：

(1)木工制品须严格按照图样的说明制作，在没有特别标明的地方接合，应按该处接合之公认的形式完成。

胶接法适用于需要紧密接合的地方。所有胶接处应用交叉舌榫或其他加固法。

(2)所有铁钉头打进去并加上油灰，胶合表面接触地方用胶水接合，接触表面必须用锯或刨进行终饰。

实板的表面需要用胶水接合的地方，必须用砂纸轻打磨光。

(3)有待接合之表面必须保持清洁，不肮脏，没有灰尘，锯灰，油渍和其他污染。

(4)胶合地方必须给于足够压力以保持粘牢，并且在胶水凝固条件均按照胶水制造商之说明而进行。

划线：

所有踢脚板、框缘、平板和其他木工制品必须准确划线以配合实际现场达成应有的紧密配合。

镶嵌细木工工作：

在细木工制品规定要嵌镶的地方，应跟随其周边的工作完成之后嵌入加工。

清洁:

除特别指出的终饰之外，承建商应将有关木工制品清洁使其保持完好状态。所有柜之内部装饰，包括活动层板应涂上二度以上清漆使其光滑,且根据设计要求进行必要的补色等工艺。

木材、夹板成型架框：

(1)一般用木材成架安装于天花板上时,应确保所有部件牢固及拉紧，且不得影响其他管线(风管、喷淋管等)走向。

依照设计图纸固定于天花。

全部木作天花均要涂上三层本地消防大队批准使用的防火漆。

(三)、装饰防火胶板

防火胶板的粘着剂应使用与防火胶板配套使用的品牌，并遵守使用说明。

(四)、装饰五金

所有五金器具必须防止生锈和沾染，使用前应提供样品征得筹建处及设计师同意。

在完成工作所有五金器具都应擦油、清洗、磨光和可以操作，所有钥匙必须清楚地贴上标签。

(五)、玻璃工程

材料

玻璃及镜子均要选用质量好的。

提供样板并在安装切割之前送交筹建处及设计师同意。所有镜子的边要光滑，在安装前用砂纸擦过。室内安装玻璃要用毡制条子，颜色要与周围材质相配，厚度按图纸所示。

制作工艺及安装

准确地把所有玻璃切割成为适当的尺寸，安装槽要清洁，没有任何灰尘。所有螺丝或其他固定部件都不能在槽中突出来。所有框架的调整将在安装玻璃之前进行。

所有封密剂在完工时要清洁，平滑。玻璃工程应在框、扇校正和五金件安装完毕后，以及框、扇最后一遍涂料前进行。

中庭的围护结构安装钢化玻璃时，应用卡紧螺丝或压条镶嵌固定。玻璃与围护结构的金属框格相接处，应衬橡胶垫塑料垫。安装玻璃隔断时，磨砂玻璃的磨砂面应向室内。

玻璃的基本要求：

(1)落地玻璃屏风的厚度最小为10mm，它们必须能够抵受预定2.5Kpa风压力或吸力。

(2)玻璃必须顾及温差应力和视觉歪曲的效果。

(3)用作玻璃门和栏杆之透明强化玻璃必须符合GB4871规格的产品质量。

(4)玻璃必须结构完整，无破坏性的伤痕，针孔、尖角或不平直的边缘。

(六)、油漆工程

材料和品质

油漆工程的等级和品质应符合设计要求和现行有关产品国家标准的规定。

(1)没有完全干透，或环境有尘埃时，不能进行操作。

(2)对所有表面之洞，裂缝和其他不足之处应预先修整好，才进行油漆。

(3)要保证每道油漆工序的质量，要求涂刷均匀，防止漏刷、过厚、流淌等庇病。

(4)在原先之油漆涂层结硬并打磨后，才可再进行下一道工序。

(5)在油漆之前应拆开所有五金器具，并且在油漆后安回原处，保持一切清洁和完全没有油漆斑点等等。

上油漆

应先进行油漆小色板的封样，在征得筹建处和设计师同意后方可大面积施工。

(七)、天花吊顶工程工作范围

(1)天花板悬挂部份，包括支撑照明和音响设备所需要的支撑物，框架或其他装置。

(2)悬挂该系统所需要的吊钩和其他附件。

(3)边缘修饰，间隔等。

(4)天花板材

(5)照明装置

(6)中央空气调节处理装置

(7)音响系统

(8)防火系统

吊顶工程所选用材料的品种，规格、颜色以及基层构造，固定方法应符合规范及设计要求。本工程造型天花选用12mm厚防火石膏板吊顶.

所有在天花平面上暴露之构件，布局均按照综合平面图进行。吊顶龙骨在运输安装时，不得扔摔，碰撞。

龙骨在运输安装时，不得扔摔，碰撞。龙骨应平放，防止变形。各类面板不应有气泡，起皮、裂纹。缺角，污后和图案不完整等缺陷，表面应平整，边缘应整齐，色泽应统一。

紧固件宜采用镀锌制品，预埋的木件应作防腐处理，凡固定铝材必须采用不锈钢紧固件。

安装

1、准备：面板安装前的准备工作应符合下列规定：

a.在楼板中按设计要求设置预埋件或吊杆。

b.吊顶内的通风、水电管道等隐敞工程应安装完毕。消防系统安装并试压完毕。

c.吊顶内的灯槽、斜撑、剪刀撑等，应根据工程情况适当布置。

d.轻型灯具应吊在主龙骨或附加龙骨上，重型灯具或其他装饰件不得与吊顶龙骨联结，应另设吊钩。

2、龙骨安装

a.安装龙骨的基体质量，应符合国家标准GB11980-89之规定。

b.主龙骨吊点间距，应按设计推荐系列选择，中间部份应起拱，金属龙骨起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置和标高。

c.次龙骨应紧贴主龙骨安装。当用自攻螺钉安装板材时，板材的接缝处，必须安装在宽度不小于40mm的次龙骨上。

d.全面校正主、次龙骨的位置及水平度。连接件应错位安装，明龙骨应目测无明显弯曲，通长次龙骨连接处的对接错位偏差不得超过2mm。

3、板材安装

纸面石膏板的安装，应符合下列规定：

a.纸面石膏板的长边应沿纵向次龙骨铺设。

b.自攻螺钉与纸面石膏板距离：面纸包封的板边以10~15mm为宜，切割的板边以15~20mm为宜

c.钉距以150~170mm为宜，螺钉应与板面垂直且略埋入板面，并不使纸面破损。钉眼应作防锈处理并用石膏腻子抹平。

d.拌制石膏腻子应用不含有害物质的洁净水。

矿棉板的安装，应符合下列规定：

(1)施工现场湿度过大时不宜安装。

(2)安装时，板上下得安置其他材料，防止板材受压变形。

提供完全的天花材料组件，这些组件应达到政府法规所规定之防火要求。

(八). 装饰材料有害物质排放限量的参照标准

为了预防和控制建筑装饰材料产生的室内环境污染，使本设计的建筑装饰工程符合新颁布的国家标准《民用建筑工程室内环境污染控制规范》(GB50325--2001)的要求，下列物资，必须符合相应的国家强制性标准。

1. 建筑主体材料、装饰材料：

花岗石、大理石、建筑（卫生）陶瓷、石膏制品、水泥与水泥制品、砖、瓦、混凝土、混凝土预制构件、砌块、墙体保温材料、工业废渣、掺工业废渣的建筑材料及各种新型墙体材料等必须符合《建筑材料放射性核素限量》GB6566-2001

2. 人造板（胶合板、纤维板、刨花板）及其制品必须符合《人造板及其制品中甲醛释放限量》GB18580-2001

3. 室内装修用水性墙面涂料 必须符合《内墙涂料中有害物质限量》18582-2001

4. 室内装修用溶剂型木器（以有机物作为溶剂）的涂料 必须符合《溶剂型木器涂料中有害物质限量》18581-2001

5. 室内装修的胶粘剂产品 必须符合《胶粘剂中有害物质限量》18583-2001

6. 纸为基材的壁纸 必须符合《壁纸中有害物的限量》GB18585-2001

7. 聚氯乙烯卷材地板 必须符合《聚氯乙烯卷材地板中有害物的限量》GB18586-2001

8. 地毯、地毯衬垫及地毯胶粘剂 必须符合《地毯、地毯衬垫及地毯胶粘剂有害物释放限量》GB18587-2001

9. 室内用水性阻燃剂、防水剂、防腐剂等水性处理剂 必须符合《水性处理剂有害物的限量》GB50325-2001

10. 各类木家具产品 必须符合《木家具中有害物的限量》GB18584-2001

(九). 装饰材料消防说明

1. 本项目按照室内设计防火规范执行：（详见室内设计依据的第八条）

2. 墙面.吊顶.地面及其他装饰材料符合防火等级要求;

a、建筑装修用木做基层均刷涂上三层本地消防大队同意使用的防火漆至1.5mm厚，达到国家B1级防火要求；

b、采用的木地板、窗帘、壁布、地毯等均为难燃材料,达到国家B1级防火要求；

c、采用的石材、地砖等均为非燃材料,达到国家A 级防火要求；

d、采用的轻钢龙骨石膏板间墙等均为非燃材料,达到国家A级防火要求；

e、吊顶采用的轻钢龙骨石膏板和矿棉板等均为非燃材料,达到国家A级防火要求；

(十). 防潮防锈设计说明

1. 凡结构墙身采用木做和石材干粘时均在结构墙身均刷防潮涂料两道;

2. 凡是预埋木方及造型结构木方据均刷防潮涂料两道;

3. 凡基层采用角钢龙骨或槽钢龙骨时均要刷防锈漆。

在设计说明中文字性的内容基本就说完了，接下来就是图例了。

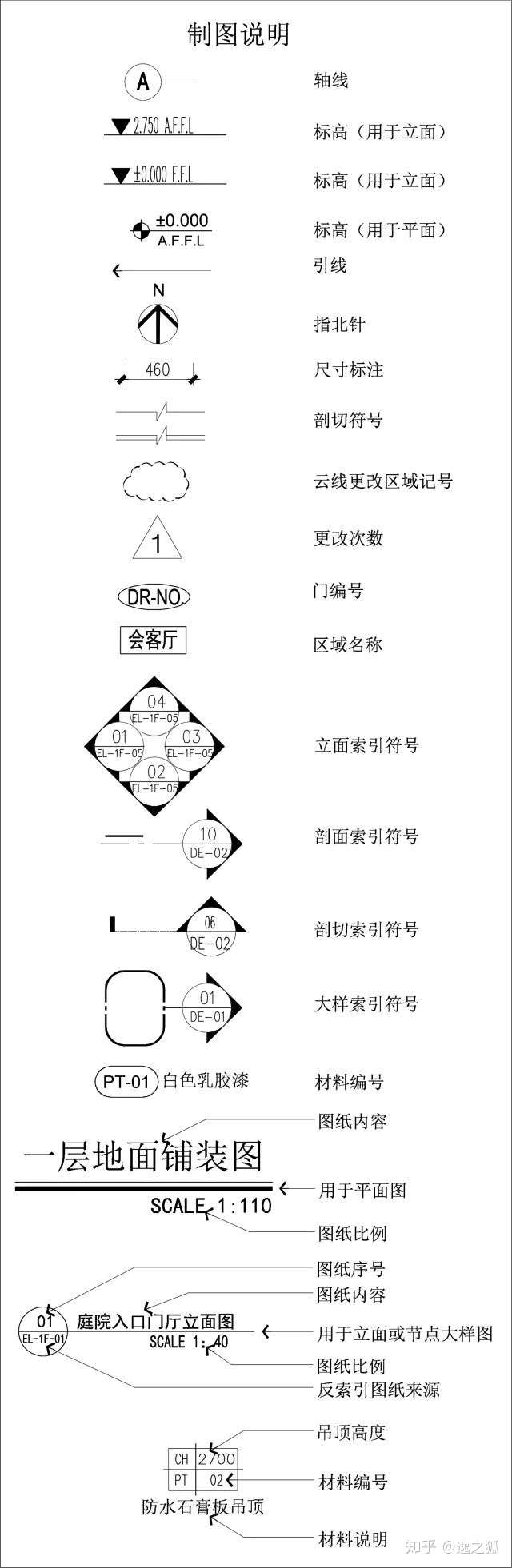

八、制图图例

制图图例的含义和用法之前讲过就不再说了，如果有不明白的同学可以参考文章《学会这些，甲方爸爸都夸你画图很专业》。

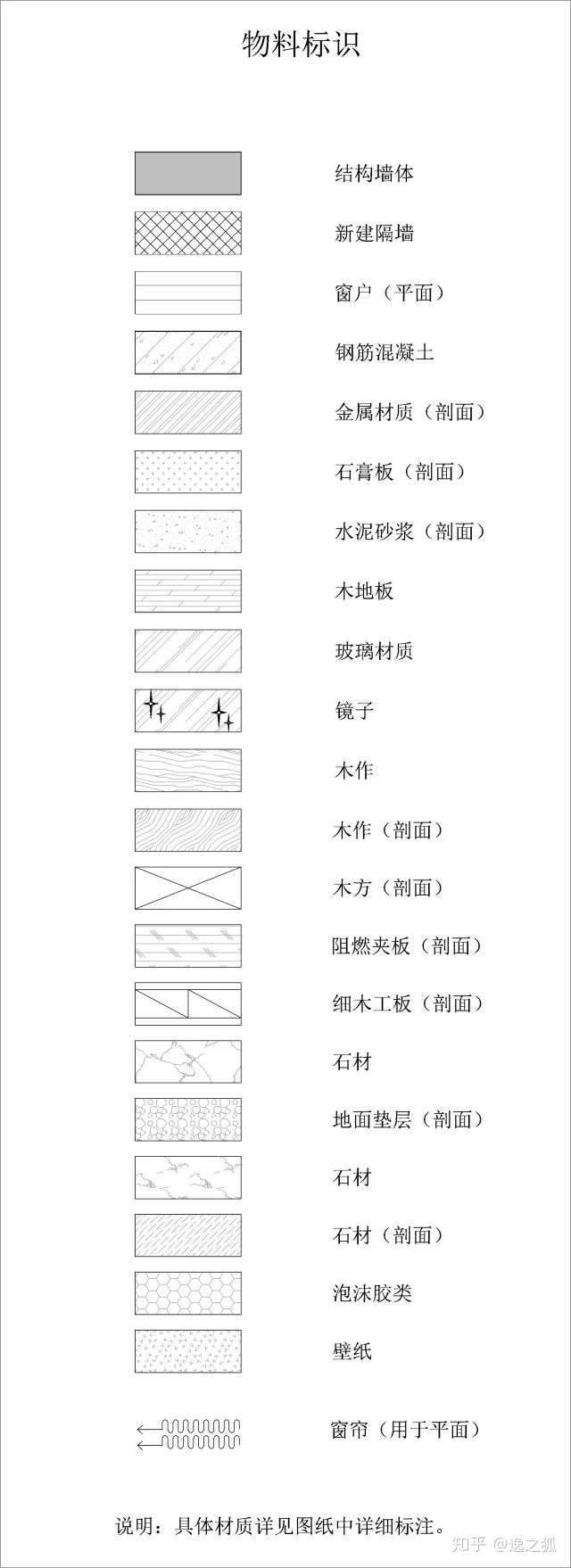

九、物料标识

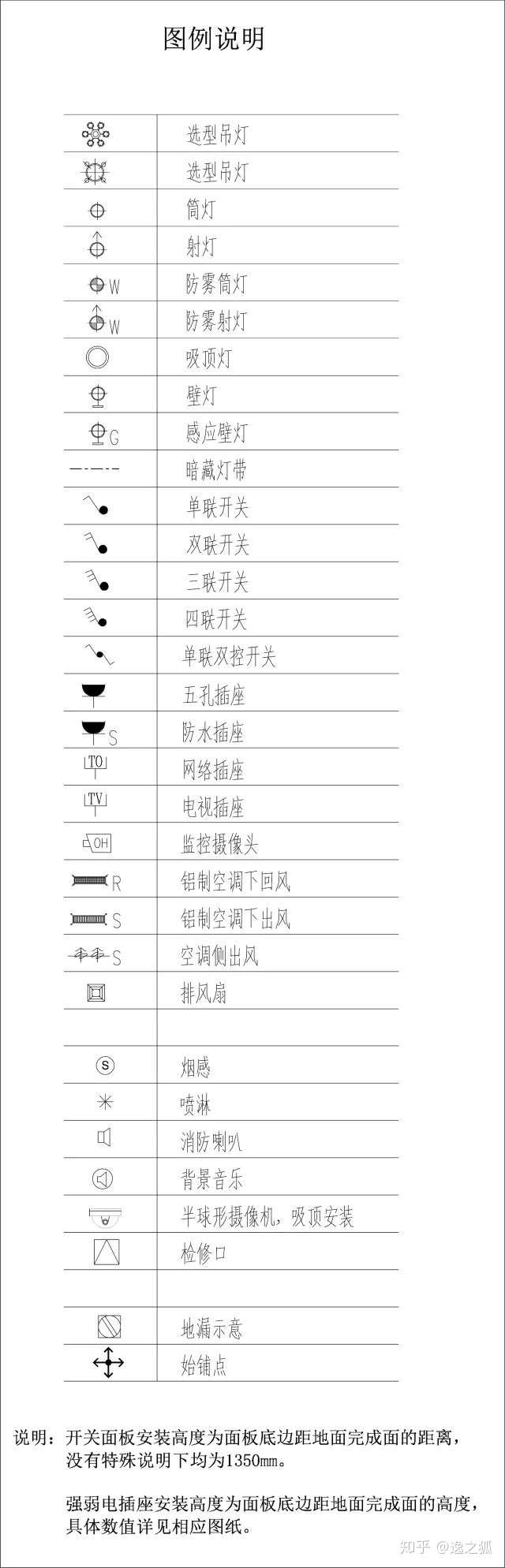

十、物料图例

设计说明基本上就是这些内容，篇幅较长文字很多，如果有时间最好还是要读一读，尤其是施工说明部分，还是能学到不少工艺知识呢。
