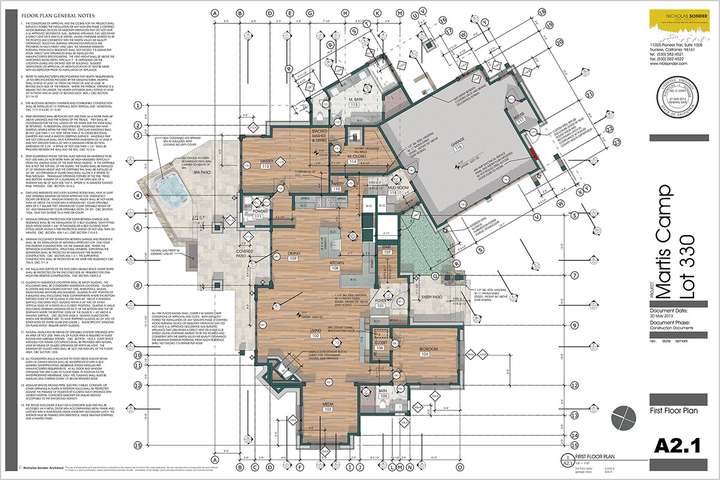

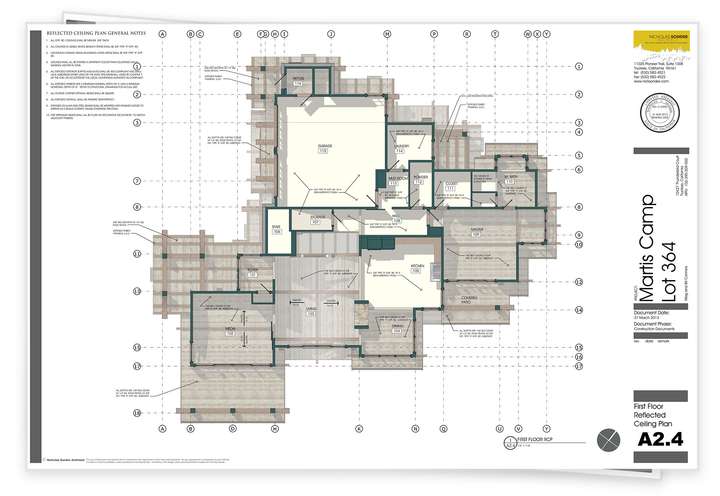

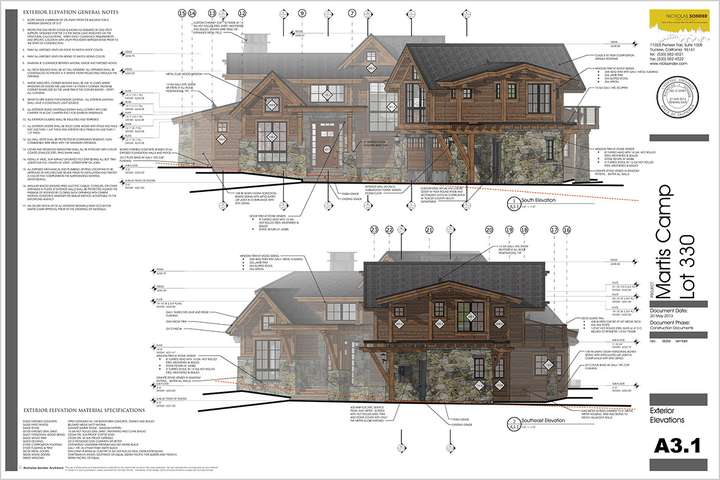

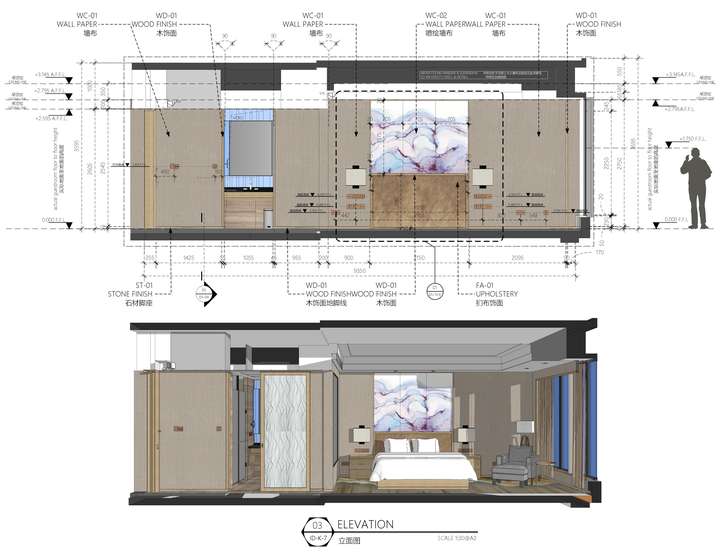

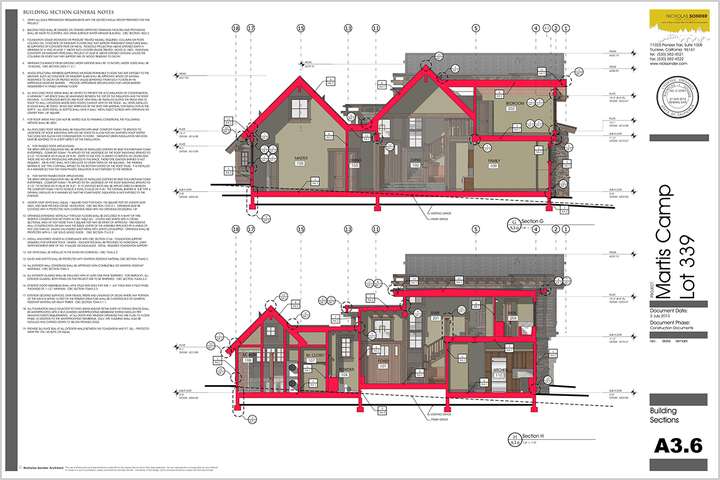

首先我们先欣赏几张国外大神的Layout施工图作品

是不是感觉很扎心？

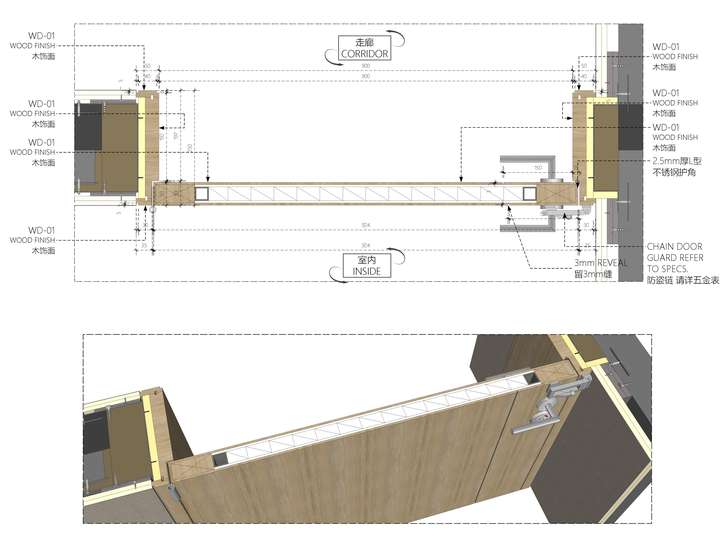

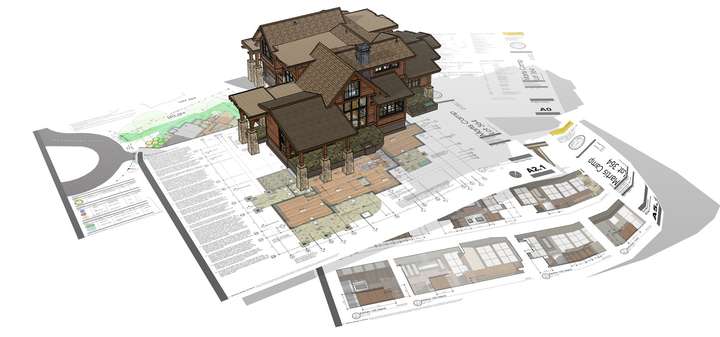

他的大概原理是这样的

就是将Sketchup模型进行剖面切割 然后从而呈现二维施工图的结果

是不是感觉还可以？

那大家肯定会想

Layout和CAD两种出图方式有什么不同？

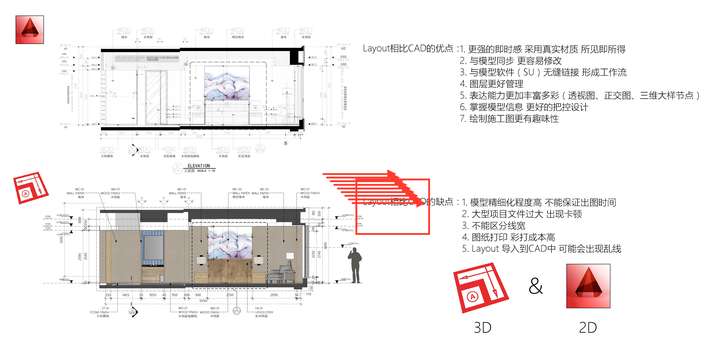

下面是笔者大概总结的传统的CAD施工图与Sketchup + Layout施工图的比较

到目前为止 Layout还有很多局限

但是 他最大的优点就是 模型资源的高利用率以及模型的共享

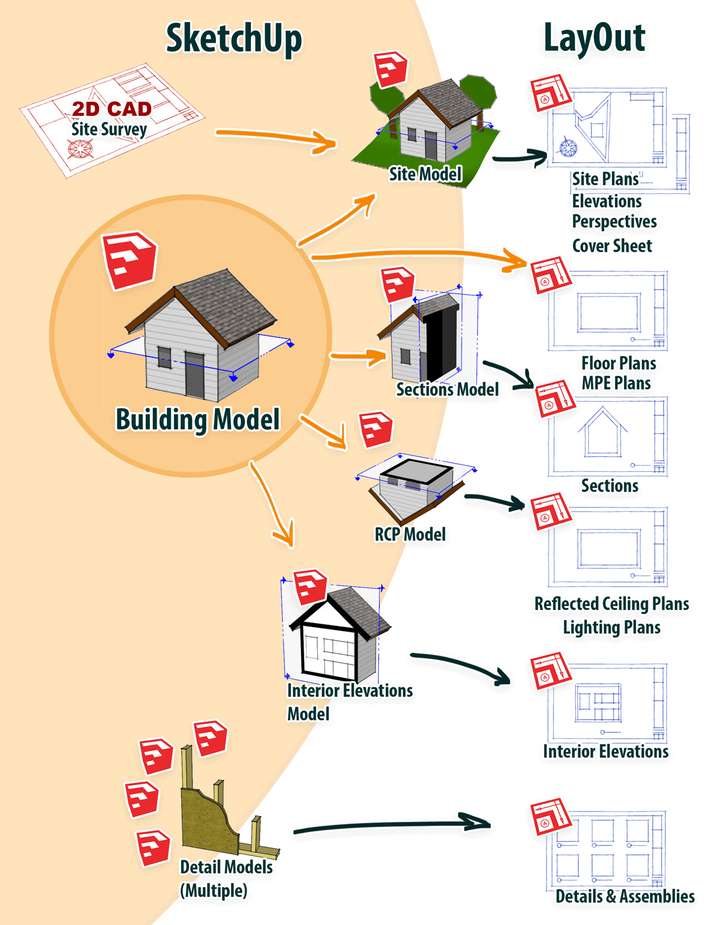

他的逻辑顺序就是 我们在施工图中看到的元素 比如说衣柜 天花图中的射灯等

他们都是事先在Sketchup中就画好的

而Layout只是负责将Sketchup模型中的信息标注出来

不负责结构或者设计本身的内容

而CAD的逻辑是不一样的

绘制施工图以及标注都是在CAD中完成的

这样去思考一下 Layout的工作流更加符合我们的设计流程

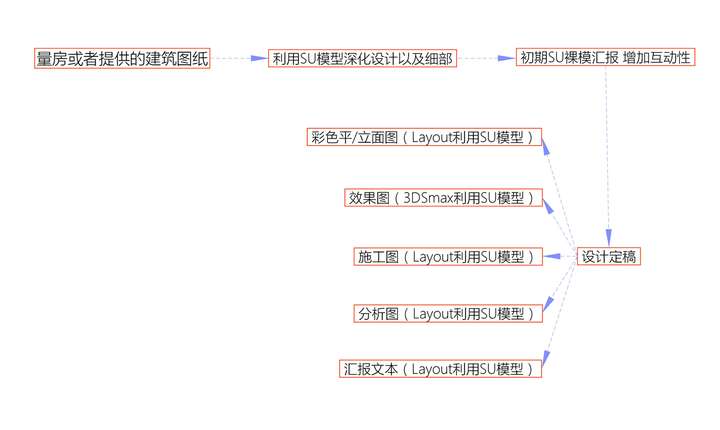

我们可以看一下 下面这张图

这个是我列出的一个室内设计利用Sketchup模型简易的工作流程

当然 现实中的工作要比这个更加繁琐 更加心累 更加残酷

但是我们可以看一下 在这个简易流程中

Sketchup模型的利用率是相当高的 基本上每一步都能用得到

而我们传统的工作流中 没有一个共同的资源可以让我们使用 CAD施工图需要在CAD中独立完成

3DSmax效果图需要在3D里面重新建模

这个就是Sketchup的魅力

是不是感觉还可以？

是不是有种想学的冲动？

额…………

是不是感觉我想说点啥？

没错……

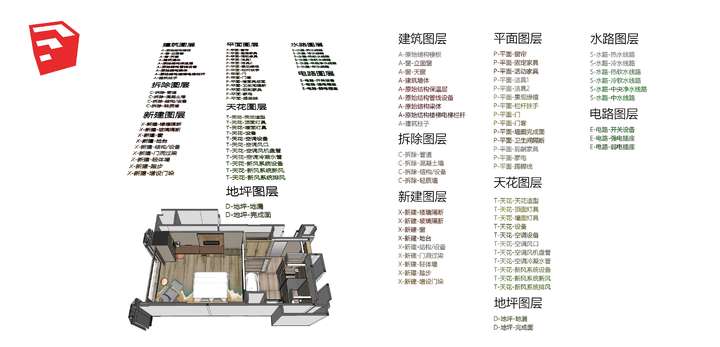

全新的Sketchup建模图层规范

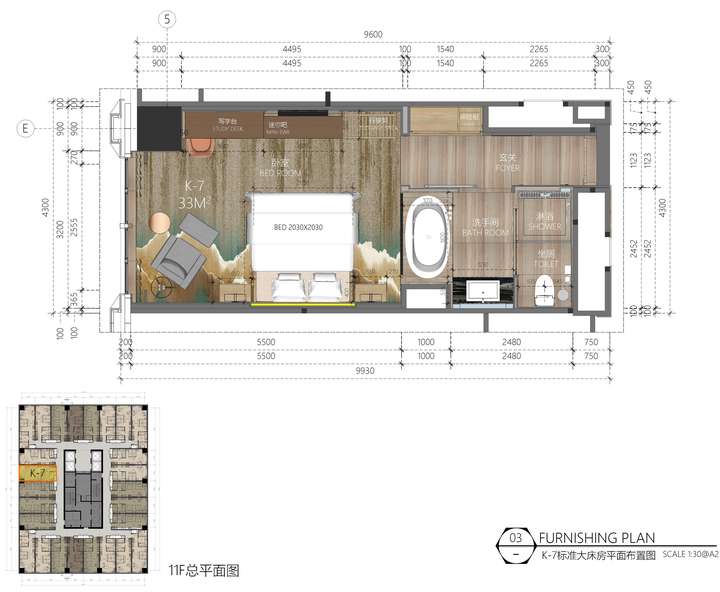

平面图

立面图

大样图
