毕竟是小空间，设计起来相对容易些。可能有同学要问了，做个方案随便画画就行，但是施工图该如何落实到位呢，尤其是中间的椭圆区域，现场施工该如何定位放线，立面图又该如何绘制？

椭圆造型如何定位放线

还记得当初在工地做深化设计的时候，一位木工师傅对我说过一句印象深刻的话。

对于这位老师傅的自信我只想用一首歌来表达我的敬仰之情：

“狂浪是一种态度
狂浪是不被约束
狂浪 狂浪
一路疯狂 一路流浪
一路向远方

……”

这份自信不是一般人能比的，当然自信源自于实力。先不说像大师扎哈的作品中的那些异形了，对于椭圆造型而言 ，也有很多号称工作十几二十年的木工是无从下手的。

如果作为设计师的你也不知道椭圆该如何放线，我只能说你高中没好好学数学。

Are you kidding me ?

什么时候搞装修也变得要求高中学历了？这跟数学有毛线关系？

不好意思，就是有毛线关系，让我帮你来回忆回忆。

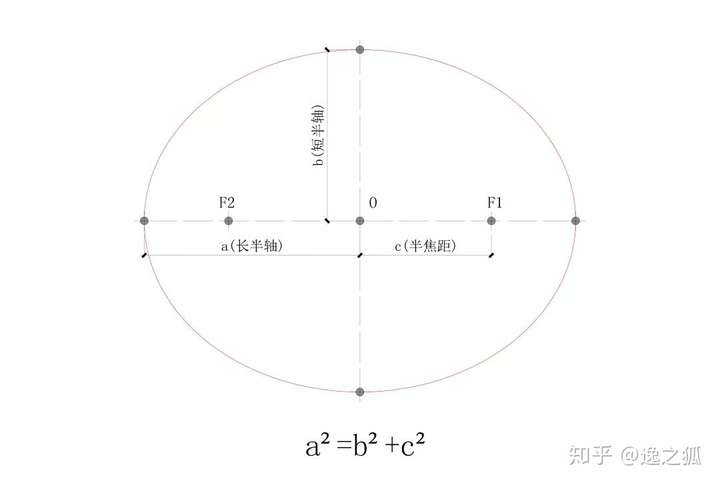

还记得椭圆的基本公式吗？

长半轴的平方=短半轴的平方+半焦距的平方

椭圆的公式有好几个，记得这一个就够了，因为我们要通过已知的长半轴和短半轴算出半焦距的长度。

注意半焦距是算出来的。

因为在CAD中，给出长、短半轴的长度就能画出椭圆，而在实际工作中，这是不够的，我们还需要得出两个焦点的位置，通过两个焦点画出整个椭圆。

再回到这个案例，椭圆的长轴、短轴和圆心都是已知的，只需要计算出半焦距，确定好两个焦点的位置即可。

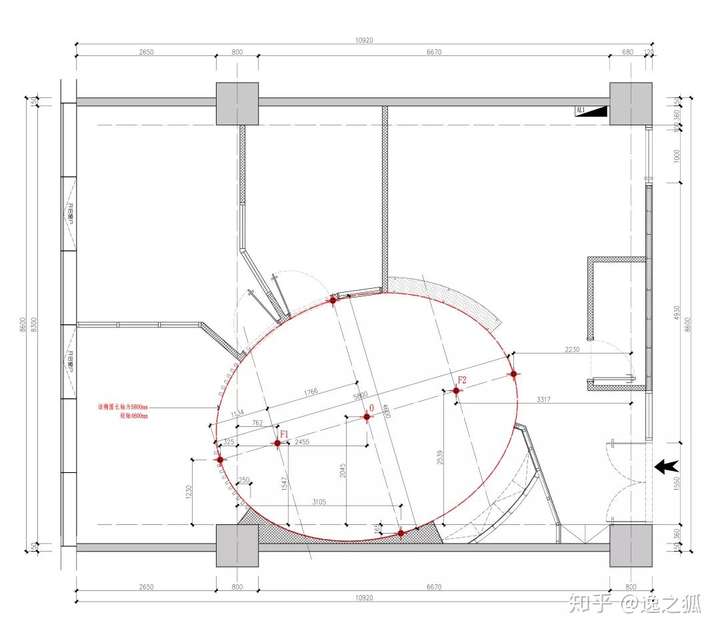

如图所示，椭圆的长轴为5800mm，短轴为4600mm，所以长半轴为2900mm，短半轴为2300mm，所以半焦距为：

c2=29002-23002

c=1766mm

在图上可以画出F1和F2的位置，然后以柱子轴线为基准线，定位椭圆两个焦点的纵横向距离，由此便可画出整个椭圆来。

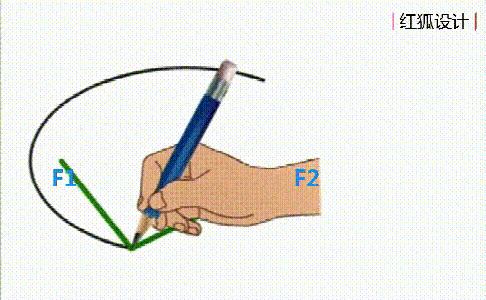

那么这根线需要多长才能准确画出我们想要的椭圆呢？

线长=长半轴*2

至于这个椭圆的立面图该如何绘制？

已知椭圆的周长，然后展开绘制即可。
